戶外廣告制作施工設計方案與安裝要求

1、戶外廣告設備應由具有建筑構造工程設計資質的設計方案企業融合工程建筑總體合理布局和房屋建筑建筑立面規定開展設計方案，工程圖紙應蓋有設計方案出圖章；大中型高立桿戶外廣告設備設計方案使用年限為二十年，其他種類戶外廣告設備設計方案使用年限為十年。

2、設定的戶外廣告設備，其載荷應按GB59－2001要求實行。基本風壓應按0.45kN/m2實行，并考慮到高寬比指數、風振指數、體形系數；考慮到地震災害功效時要按地震災害功效效用和其他載荷效用的基礎組成。

3、戶外廣告設備選用鋼架結構的，應按GB50017及《戶外設施鋼結構技術規程》CECS148：2003要求實行，另外應考慮到鋼架結構聯接位置抗扭強度校核測算。

4、落地式廣告宣傳設備基本設計方案，應合乎下列要求：

a).落地式廣告宣傳設備基本的型號選擇，應依據基本建設場所土質條件和構造的規定明確。地基與基礎均應開展抗壓強度測算，必需時還應開展路基抗滑平穩列式計算。基本底邊松掉基本的總面積應不超底面積的1/4；

b).當基本處在土壤溫度下列時，應考慮到地表水對基本和填土的水的浮力功效，并明確地表水對基本有沒有腐蝕性及開展相對的防腐蝕解決；

c).落地式廣告宣傳設備基本選用剛性基礎時，一般承擔軸力載荷，依照《建筑地基基礎設計規范》GB57的要求開展設計方案；

d).本地基的柔弱土壤層偏厚，上端載荷很大且集中化，淺基礎不可以考慮落地式廣告宣傳設備鋼架結構對承載力和形變的規定時，可選用沉井或樁基。樁基可選用預制構件混凝土結構樁、混泥土鉆孔灌注樁或鋼板樁，應依據地質學狀況、結構特征、載荷尺寸、施工條件和工程建筑場所自然環境，經綜合分析后明確樁基種類。樁基礎測算按現行標準國家行業標準《建筑地基基礎設計規范》GB57要求實行。

5、墻壁廣告宣傳設備橡膠支座設計方案，應合乎下列要求：

a).墻壁廣告宣傳設備橡膠支座應附屬在房子或建筑物的墻壁上，應明確或列式計算房子或建筑物墻壁能靠譜地承擔廣告宣傳設備橡膠支座傳送的力，并必須的安全性貯備；

b).廣告宣傳設備與原來房屋建筑的聯接應保證聯接靠譜、堅固安全性。聯接埋設固定不動位置應該和聯接件等抗壓強度；

c).墻壁廣告宣傳設備橡膠支座能用電焊焊接﹑地腳螺栓或化學螺栓與墻壁的柱或梁中的埋件聯接。可選用品質達標的化學螺栓、化學植筋和自墻底化學螺栓聯接，禁止選用磨擦型澎漲化學螺栓聯接；

d).墻壁廣告宣傳設備橡膠支座與房子或建筑物墻壁的聯接，應按載荷分項工程指數列式計算安全系數，且應采取一定的有效措施堅決杜絕高空拋物；

e).支撐地腳螺栓或化學螺栓的混泥土埋設深層應做到30~40d（d為地腳螺栓直徑）；化學螺栓的安裝應考慮常用商品的技術標準。當埋設深層不足時，應采用地腳螺栓對穿直發夾板的接口方式，另外還需有充足薄厚的混泥土保護層厚度。

6、房頂廣告宣傳設備橡膠支座設計方案，應合乎下列要求：

a).房頂廣告宣傳設備橡膠支座布局應與房頂柱網布局相融洽，應能立即擔負廣告宣傳設備構造傳出的橡膠支座工作壓力、拔力和剪應力；

b).房頂廣告宣傳設備橡膠支座能用電焊焊接、地腳螺栓或化學螺栓與房頂梁或柱中的埋件聯接，并應靠譜地將廣告宣傳設備橡膠支座承擔的荷載分散化傳送至下部結構；

c).房頂廣告宣傳設備橡膠支座不適合選用磨擦型膨脹螺絲聯接。當選用品質達標的化學螺栓、化學植筋和自墻底化學螺栓時，務必具備準確的性能參數和質保期管理體系；

d).支撐地腳螺栓或化學螺栓的混泥土埋設深層應做到30~40d（d為地腳螺栓直徑）；化學螺栓的安裝應考慮常用商品的技術標準。當埋設深層不足時，應采用與梁、柱鋼筋機械連接的方式解決，另外需有充足薄厚的混泥土保護層厚度。

7、戶外廣告設備防雷與接地設計方案，應合乎下列要求：

a).設定戶外廣告設備應依據其所處自然環境，采用適度的避雷對策，包含避免遭雷擊和避雷電磁波入侵，應按GB50057要求實行。

b).戶外廣告設備的防雷設施（包含接內器、引下線、接地系統、過壓維護以及它聯接電導體）應依據所在的避雷自然環境開展設計方案。防雷裝置中務必具備避免立即雷、磁感應雷和雷擊波入侵的對策；

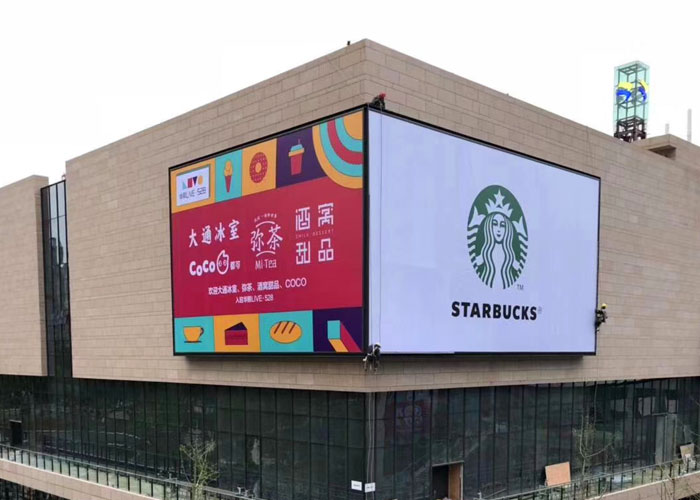

c).當戶外廣告設備安裝在多層建筑的房頂或外墻壁時，其防雷設施可融合工程建筑的防雷接地線系統軟件開展設計方案；

d).戶外廣告設備的鋼架結構架構、金屬材料控制面板等可做為防雷設施的接閃帶、引下線，但務必與房頂和墻壁的避雷線、避雷網、引下線好幾處電焊焊接聯接；

e).當戶外廣告設備安裝在高層住宅房頂處時，應將戶外廣告設備的鋼架結構架構、金屬材料控制面板和該住宅建筑的避雷線、避雷網、引下線好幾處電焊焊接聯接,并確保其接地線電阻不超4，不然應加設接地系統；

f).單獨的戶外廣告設備，除安裝在受維護的避雷線、避雷網內外，其鋼架結構架構、金屬材料控制面板、鋼架結構圓柱體均應靠譜接地裝置。接地裝置能外引，也可加設；

g).房屋建筑的防雷接地線及其其他防雷接地線設備，包含各種金屬材料管路，均應聯接在同一個接地系統上；

h).戶外廣告設備的接地保護應產生等電位聯結；

i).戶外廣告設備用電量應以底壓供電系統主導，一般宜選用三相五線制供電系統，務必保證接地裝置和安全性，可按JGJ/T16要求實行。
